Jw_cadとVectorworksの違い〜基本の構成

Windowsで動作する2次元CAD「Jw_cad」はフリーソフトということもあって、一度は使われたことがある方も多いのではないでしょうか。 7月は夏の特別編としてこのJw_cadとVectorworksの構成や操作の違いを詳しく解説します。 Jw_cadから乗り換えてこれからVectorworksを始める方、必見です。

Vectorworksしか使ったことがない方は、「Jw_cadってこんな感じか」くらいでご覧ください。 「基本の構成」「加工・編集」「Vectorworksの優位性」の3部構成で連載します。まずは、基本の構成から。

Jw_cad ： 設定＞基本設定 の 一般(1) 、 一般(2)

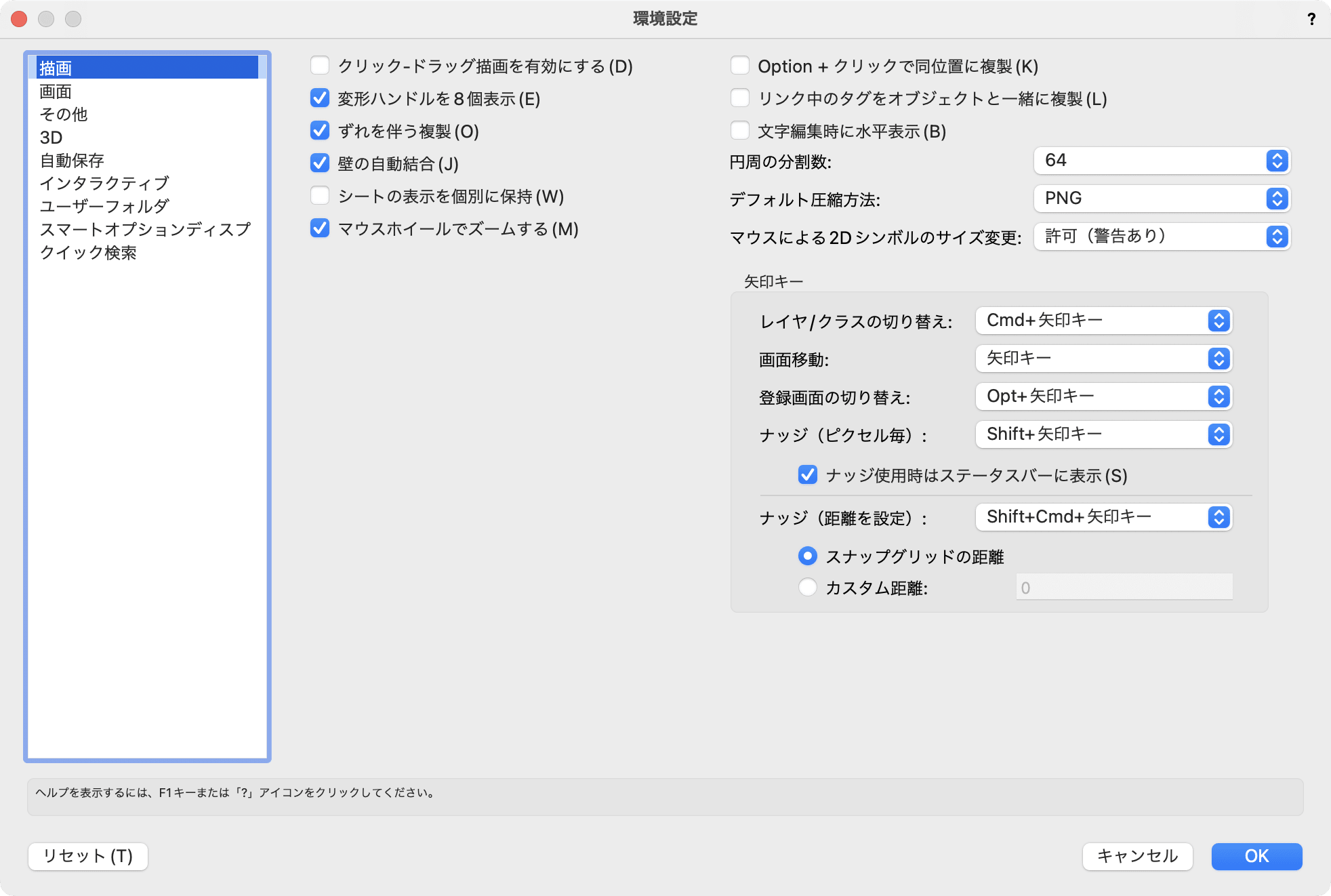

Vectorworks ： ツール＞オプション＞環境設定 の左側の項目を切り替えて各設定を行います。

Jw_cad ： 設定＞基本設定 の 色・画面 、 線種

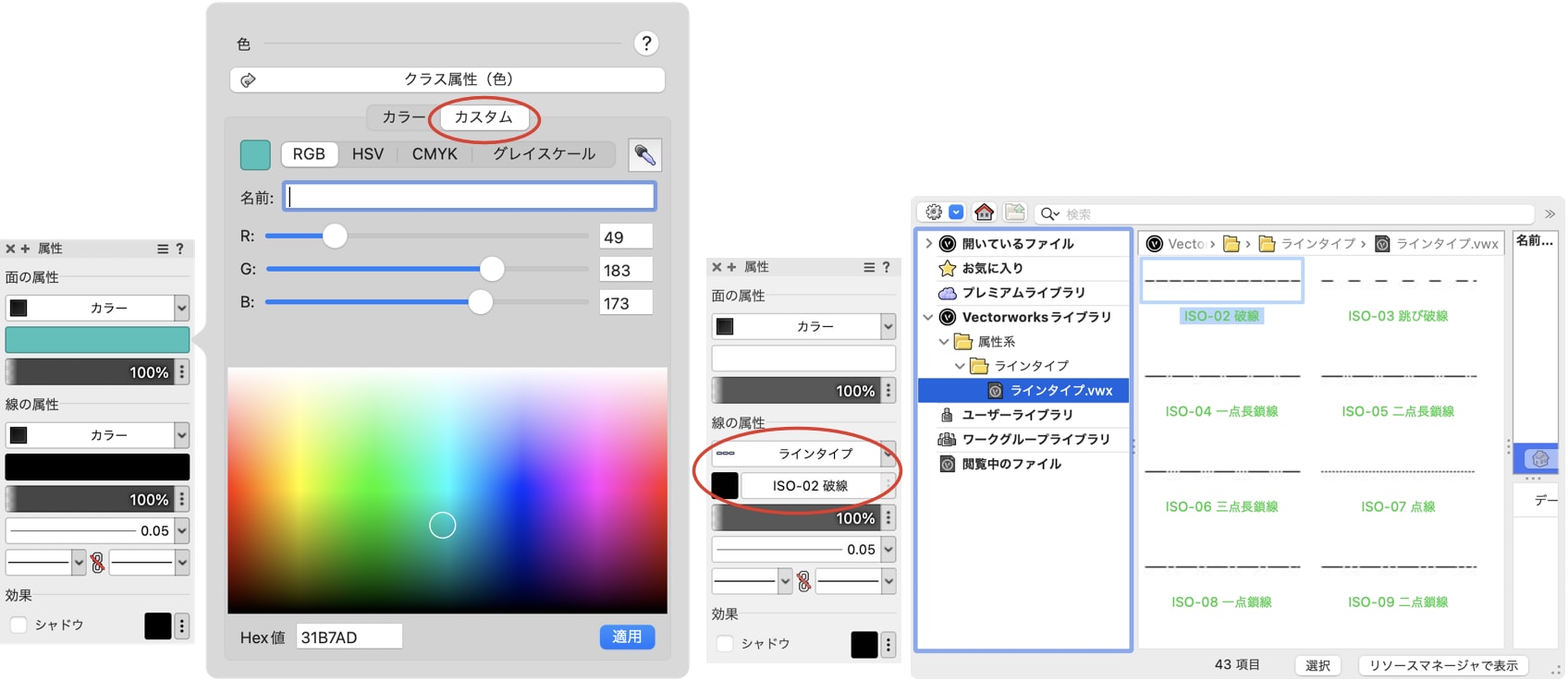

Vectorworks ： 属性 パレットの 面の属性 と 線の属性 からそれぞれ設定。この他の線種は リソースマネージャ から作成が可能。印刷時は画面に表示されているままが印刷されます。

クロックメニューに該当する機能は、Vectorworksにはありません。

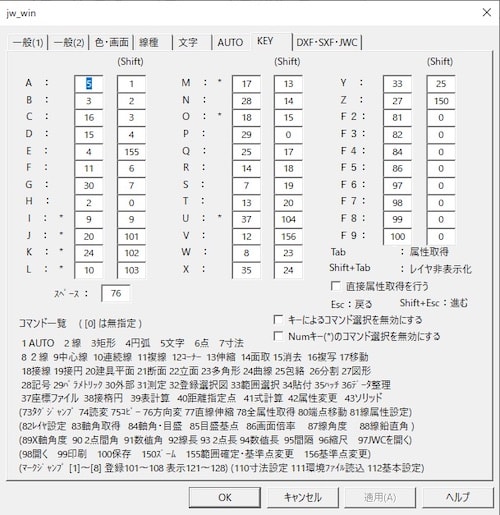

Jw_cad ： 設定＞基本設定 の KEY

Vectorworks ： ツール＞作業画面＞現在の作業画面 からショートカットを設定したい メニュー コマンドや ツール を選択して 割り当てるショートカットキー から設定します。

Jw_cad ： 設定＞基本設定 の DXF・SXF・JWC

Vectorworks ： ファイル＞取り込む（取り出す） からファイル形式を選択して表示されるダイアログで設定します。

Jw_cadで読み込めるDXFのバージョンは、R-12までです。DXF形式でファイルのやり取りをされる場合は、取り出すバージョンを「12」に設定してください。

Jw_cad ：左ボタン、右ボタン、左右ボタンを両方使うクリック、ドラッグ操作あり

Vectorworks ：基本的に左ボタンのクリック、ドラッグ。 コンテキストメニューを使う時に右ボタンを使用します。マウスカーソルが図形の上にあるか、そうではないかにより、表示されるメニューが異なります。

Jw_cad ：右下にむかって両ボタンドラッグで拡大、左上にむかって両ボタンドラッグで縮小

Vectorworks ： 拡大表示 ツールで、クリック-クリックして範囲を指定して拡大、 Alt（option） キーを押しながら同操作をして縮小。どちらの方向にマウスを動かしても同じ結果になります。

マウスホイールで拡大・縮小する操作は、Jw_cadもVectorworksも同様に可能です 。

Jw_cad ：画面の右側（左側）を両ボタンクリック

Vectorworks ：画面移動したい方向の 矢印 （← ↑↓→ ）キーを押します。または マウスホイール をドラッグすると、作図中でも自由な方向にスクロールできます。

Jw_cad ：左下にむかって両ボタンドラッグ

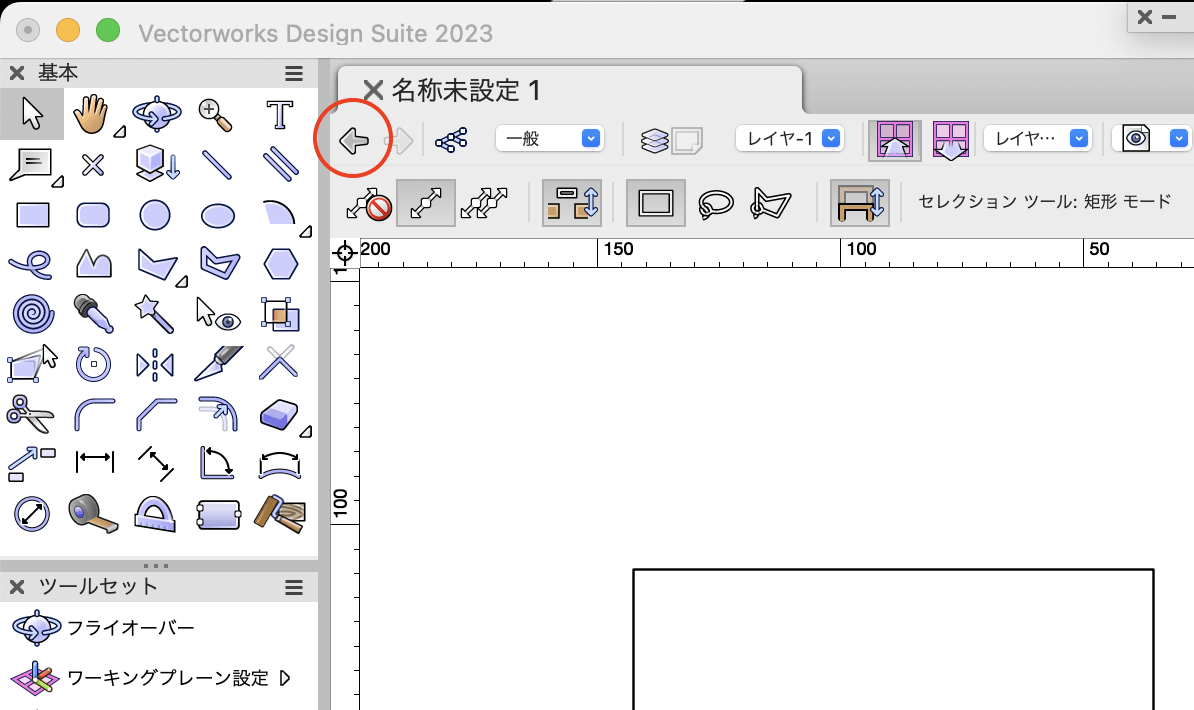

Vectorworks ： 表示 バーの 前の画面 （左矢印）ボタンをクリックします。戻りすぎた場合は 次の画面 （右矢印）ボタンをクリックします。

Jw_cad ：右上にむかって両ボタンドラッグ

Vectorworks ： 表示 バーの 用紙全体を見る ボタン

図形を画面いっぱいに表示させる 図形全体を見る ボタンもあります。図形が選択されている状態ではその図形が、選択されていない場合は描かれている図形すべてが画面いっぱいに表示されます。

Jw_cad ：画面右下から選択（初期設定はA1）。A0～100mの12種類から選択します。向きは横のみ。

Vectorworks ： ファイル＞用紙設定 。規格から選択するか、プリンターを選んでその余白設定に合わせてサイズを決められます。向きを縦または横から選択できます。

Jw_cad ：画面右下から選択（初期設定は1:1）。レイヤグループごとに縮尺を設定できます。

Vectorworks ：画面上で右クリックし、 縮尺 を選択します。 縮尺 ダイアログの選択肢から選ぶか、 用紙の縮尺 から自由な縮率を入力します。レイヤごとに縮尺を設定できます。

Jw_cad ：画面右下から選択

Vectorworks ：画面右下の グリッドスナップ をダブルクリックして設定。 レファレンスグリッド はグリッドの線と線の距離、 スナップグリッド は描画の規制をかける際に使用します。

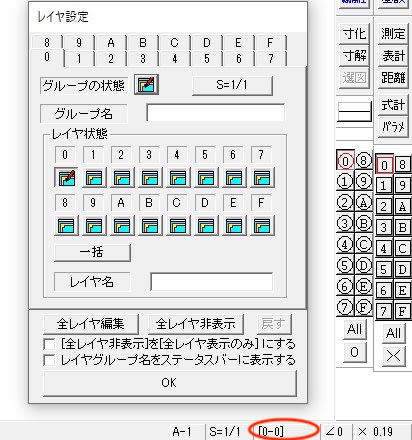

Jw_cad ：0～9、A〜Fの16個のレイヤグループがあり、それぞれに0～Fの16個のレイヤがあります。レイヤの削除や追加はできません。 画面右下から、各レイヤを編集可、表示のみ、非表示の3種類に設定できます。 書き込みレイヤのボタンは赤丸で囲まれ、切り替えるときは対象のレイヤボタンを右クリックします。

Vectorworks ： ツール＞オーガナイザ から デザインレイヤ タブをクリックします。あらかじめレイヤが1つ作成されています。 レイヤ名を変更する場合は、「レイヤ-1」をクリックして名称を入力します。 新規 から、レイヤを追加できます。数に制限はありません。

レイヤごとに 高さ の設定ができ、3Dで階層の表示が可能です。 書き込みレイヤ（アクティブレイヤ）には、チェックマークが入ります。 また、レイヤごとに 表示 、 非表示 、 グレイ表示 の3種類の 表示設定 を選択でき、さらにアクティブなレイヤ以外の設定は、 ビュー＞他のレイヤを＞非表示、グレイ表示、グレイ表示＋スナップ、表示、表示＋スナップ、表示＋スナップ＋編集 の6種類から選択が可能です。

Vectorworksには、レイヤグループの概念はありません。 他に、図形を分類する機能として クラス があります。クラスもデザインレイヤと同様に、 表示設定 やアクティブなクラス設定ができます。 また、 属性 パレットで図形ごとに設定する 面の属性 や 線の属性 、 線種 などをクラスでまとめて割り当てることが可能です。

次回は、具体的な描画など操作の方法について違いを解説します。
